도크레벨러
전동 운반대차 - 레일주행식
턴테이블
간이 유압식 승강기

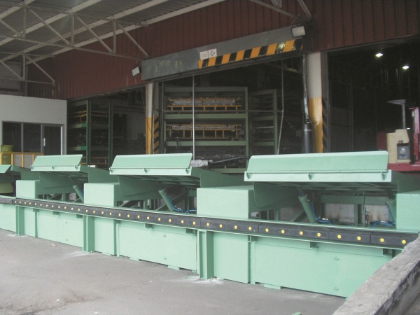

SDK
- 다양한 트럭 적재함 높이의 Dock 역활 수행
- Lip조절로적재함과 테이블의 편차를 극소화
- 화물 적재시 지게차 출입이 원활
일반제원 SDK Series
| 모델 | 사용하중(kg) | 테이블폭(mm) | 테이블길이(mm) | 립길이(mm) | 카달로그 |
|---|---|---|---|---|---|
| SDK-2030-50 | 5,000 | 2,000 | 3,000 | 420 |  |
| SDK-2030-60 | 6,000 | 2,000 | 3,000 | 420 | |
| SDK-2030-70 | 7,000 | 2,000 | 3,000 | 420 | |
| SDK-2030-80 | 8,000 | 2,000 | 3,000 | 420 | |

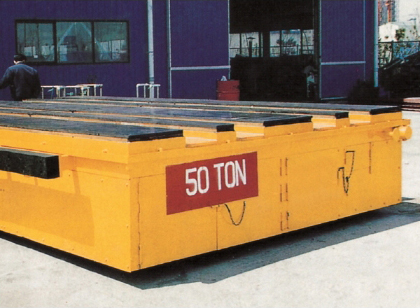

SDT
- 중량의 공정간 단거리 운반에 최적
- 속도의 변속이 가능하며 출발과 정지가 부드러움
- 금형의 이동, 원자재 이동, 중량물 입.출하, 제철.제강소 등 사용에 적합
- 대차 상부에 금형 입, 출장치 부착 가능
- 자동차 회사, 프레스 공장, 금형 운반에 최적
일반제원 SDT Series
| 모델 | 사용하중(kg) | 카사이즈(W x L x H) | 주행속도(Km/h) | 밧데리용량(V/Ah) | 카달로그 |
|---|---|---|---|---|---|
| SDT-20 | 20 | 2,500 x 5,000 x 900mm | 25 | 24 x 400 | |
| SDT-30 | 30 | 2,500 x 5,000 x 900mm | 25 | 24 x 400 | |
| SDT-40 | 40 | 2,500 x 5,000 x 900mm | 25 | 48 x 400 | |
| SDT-50 | 50 | 2,500 x 5,000 x 900mm | 25 | 48 x 400 | |

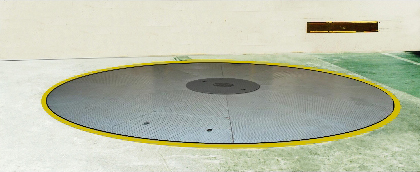

TURN TABLE
- 전면 여유공간 부족으로 회전 반경이 없는곳에 적합
- 입,출고 방향에 따라 턴 테이블 각도를 자유로이 콘트롤 가능
- 정지 오차(10mm이내)가 거의 없고 작동 방식이 간편
- 차량 입출입을 한껏 편리하게 도와줌
일반제원 TURN TABLE Series
| 모델 | 사용하중(kg) | 테이블길이(mm) | 테이블높이(Km/h) | 회전속도(V/Ah) | 카달로그 |
|---|---|---|---|---|---|
| TURN TABLE | 3,000 | Ø4,000 | 450 | 1 | |

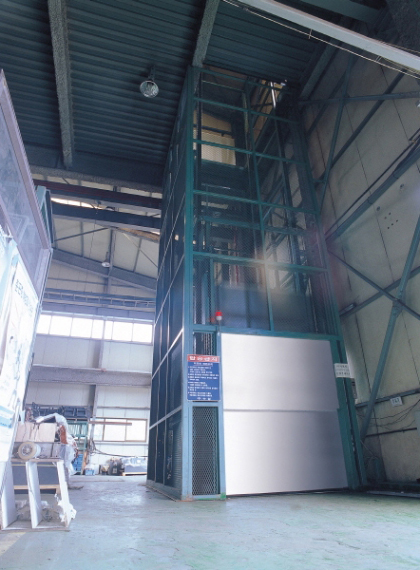

SFL
- 작은 통로에 설치 가능
- 별도의 기계실이 필요 없음
- 유지 보수가 적음
- 현장 조건에 따라 PIT없이 설치 가능
일반제원 SFL Series
| 모델 | 사용하중(kg) | 카사이즈(W x L x H) | 출입구(W1 x H1) | 속도(m/min) | 카달로그 |
|---|---|---|---|---|---|
| SFL-1420-08 | 800 | 1,400 x 2,000 x 2,000mm | 1,400 x 2,000mm | 5 | |
| SFL-1420-10 | 1,000 | 2,000 x 2,000 x 2,000mm | 2,000 x 2,000mm | 5 | |
| SFL-1420-15 | 1,500 | 2,000 x 2,000 x 2,000mm | 2,000 x 2,000mm | 5 | |
| SFL-1420-20 | 2,000 | 2,200 x 2,100 x 2,000mm | 2,200 x 2,000mm | 5 | |
| SFL-1420-25 | 1,500 | 2,400 x 2,400 x 2,000mm | 2,400 x 2,000mm | 5 | |
| SFL-1420-30 | 1,500 | 2,400 x 2,400 x 2,000mm | 2,400 x 2,000mm | 5 | |
| SFL-1420-35 | 1,500 | 2,400 x 2,400 x 2,000mm | 2,400 x 2,000mm | 5 | |
* 표준화된 리프트 높이 및 표준화된 하중 중심의 용량률
